在分析天平、工业过程控制、电能计量、精密仪器仪表等领域，24位级高精度 Sigma‑Delta ADC 是微弱信号采集的核心器件。长期以来，CS5530 作为经典桥式传感器采集 ADC 被广泛使用，但存在通道少、增益档位固定、采样速率上限低、工业温度范围受限等局限。

    KEYSEMI推出的KY6530是一款 32 位高精度 Σ‑Δ ADC 芯片，在关键性能、硬件资源、功能特性上实现全面升级，可作为 CS5530 国产化升级替代方案，为精密测量设备提供高可靠、高性价比的信号采集选择。

一、KY6530 产品核心亮点

    KY6530 是 SPI 接口的2 通道 24/32 位高精度 ADC，内置 1‑128 倍可编程低噪声仪表放大器、高精度 Sigma‑Delta ADC、片上温度传感器、内部 RC 高精度时钟源。

✅ 超高转换精度，极低漂移

• PGA=1 时 ENOB 可达 25.7bit，PGA=64 条件下 ENOB 24bit；
• 零漂＜3μV，零漂温漂＜5nV/℃，增益温漂＜0.5ppm/℃；
• 线性度可达0.0002%FS，PSRR、CMRR 典型＞140dB，抗电源与共模干扰能力优异其它友商5530。

✅ 灵活增益与通道配置

• PGA 增益：1/2/4/8/16/32/64/128 倍共 8 档软件可编程；
• 2 路模拟输入，支持两路单端输入或一路差分输入，支持通道时分复用测温；
• 集成 Burnout 开路检测，方便判断传感器接线故障。

✅ 超宽输出码率，双滤波器可选

• 输出数据速率：2.5Hz~120000Hz，覆盖低速高精度到高速采集场景；
• 内置三阶 / 五阶数字滤波器，50Hz/60Hz 工频抑制优异；五阶滤波器对带外噪声抑制更强；
• 支持 24bit/32bit 输出模式，低速条件下可开启 32bit 模式挖掘更多有效分辨率。

✅ 丰富时钟与片上资源

• 支持内部 RC 时钟、外部晶振、外部输入时钟三种时钟方案；
• 内置温度传感器，测温精度 ±1℃，无需外接测温芯片；
• 模拟电源 2.8‑5.5V，数字域支持 2.3‑5.5V，可直接匹配 3.3V/5V MCU 系统；
• 休眠模式电流仅 80μA，兼顾高速性能与低功耗需求。

✅ 高可靠 SPI 通信，多重校验防护

• 支持 3 线 / 4 线 SPI，通信时钟最高 20MHz；
• 支持单寄存器读写、多寄存器连续读写；
• 命令帧奇偶校验、CRC4/CRC8 校验，有效规避工业环境 SPI 通信出错；
• 支持 Offset 自校准、Offset 系统校准、Gain 系统校准，方便整机系统误差修正。

✅ 宽温工业级规格

• 工作温度：‑40℃~+125℃，满足工业严苛环境；
• ESD HBM ±4000V，具备优秀抗静电能力；封装 SSOP20，与 CS5530 引脚布局可兼容。

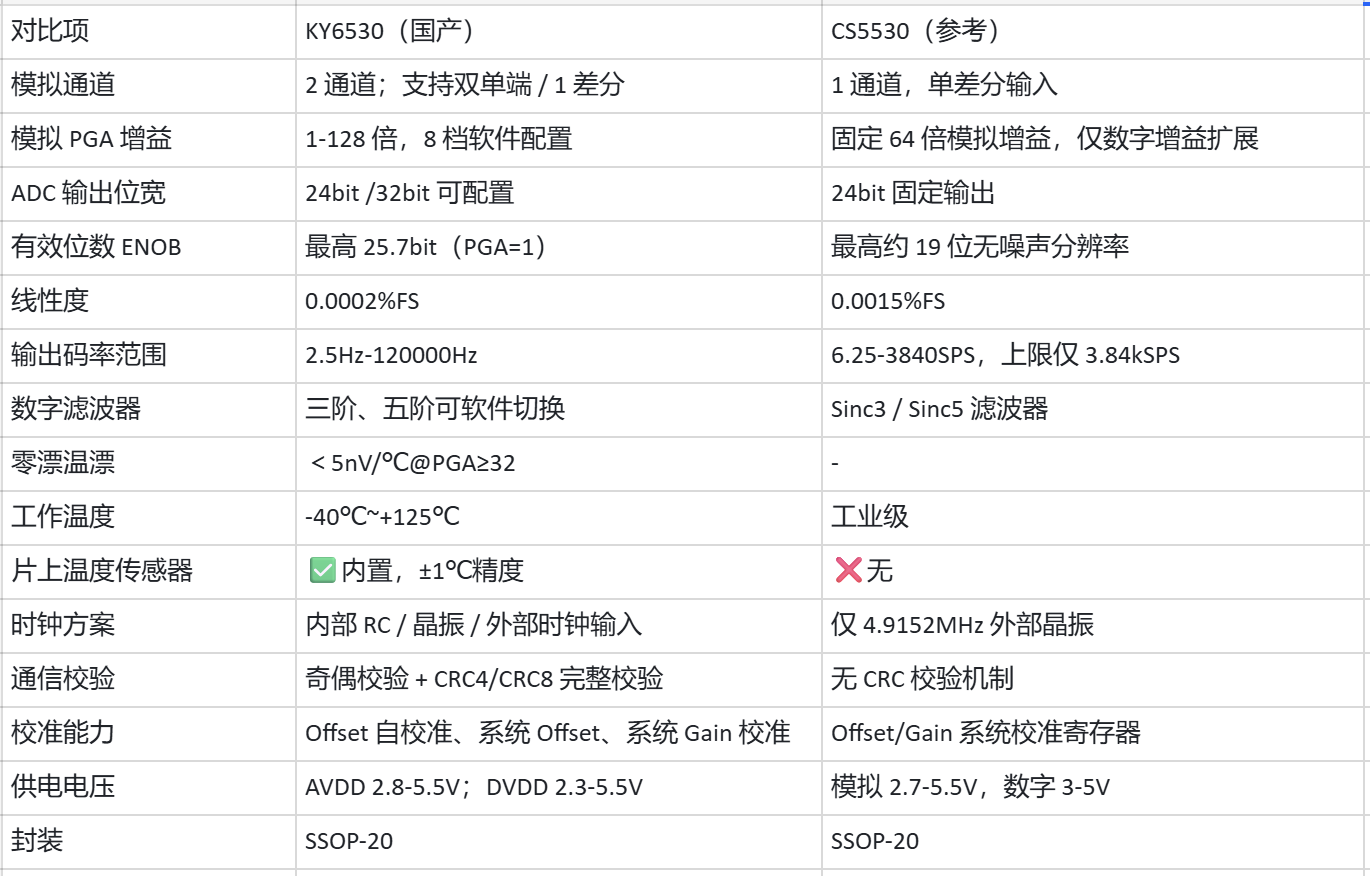

二、KY6530 Vs CS5530 核心参数对比

    CS5530 是 Cirrus 经典单通道24位ADC，固定 64 倍PGA，最大采样速率3840SPS，在称重传感器领域大量应用：

三、典型应用场景

1. 分析天平、电子称重设备：低速率模式，开启五阶滤波器，实现极高分辨率重量采集；
2. 工业过程控制、压力 / 应变桥式传感器：多通道采集，PGA 灵活配置适配毫伏级微弱传感器信号；
3. 交直流电能测量：高码率模式，最高支持 120kSPS，适配交流信号采样；
4. 精密仪器仪表、理化检测设备，同时采集传感器信号 + 芯片片上温度，简化 BOM；
5. 工业现场采集模块，宽温、CRC 校验增强系统抗干扰与可靠性。

四、总结

    相比 CS5530，KY6530 在通道数量、模拟增益灵活性、采样速率上限、工作温度、片上资源、通信安全校验等方面实现全面超越，不仅可以实现硬件P2P替代，还可以实现产品功能升级，减少外部器件。对于正在寻找高精度 Sigma‑Delta ADC 国产化方案的设备厂商，KY6530 提供了更高性能、更丰富功能的新选择。

    需要KY6530数据手册、评估板、技术支持，欢迎联系我司获取样品与设计支持。
